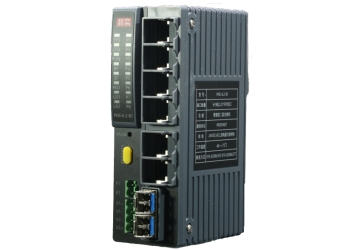

该产品为管理型交换机，支持工业以太网PROFINET协议，包含6个RJ45电口，2个SFP光口，分成三种型号，分别是：
PNS-6.2-B1：基本管理功能型，支持DCP协议，通过GSDML文件实现交换机的配置功能，支持端口诊断等功能；
PNS-6.2-B2：全面管理功能型，在A1机型的基础上增加了更多的管理功能，如MRP环网、Web配置等；

PNS-6.2-B3：超强管理功能型，在A2机型的基础上增加了更多的管理功能，如物理层诊断、数据安全等；

⑴、适应工业现场的使用环境

鼎实交换机是针对工业现场应用而设计开发的，产品具备适应工业现场恶略环境的能力。例如，温度、供电、EMC水平、防护等级等硬件指标达到工业现场使用要求。

⑵、高度适配PROFINET通信协议

目前，工控领域基于工业以太网技术有多种通信协议。例如：PROFINET、Ethernet IP、Modbus TCP、EtherCAT等。不同的协议之间在技术上存在较大差异，包括：通信的实时性要求、报文优先转发原理、通信连接的建立方式、设备的描述与识别机制、节点的接入与退出机制、环网通信机制、设备诊断与报警机制......因此，交换机适配不同的通信协议也是非常必要的。该交换机是专门针对PROFINET协议设计开发的，支持PROFINET报文优先转发，产品可以作为一个PROFINET从站使用（包含gsdml文件），用户可以在PROFINET主站组态软件中对交换机进行组态配置，支持DCP协议，B2、B3型产品支持MRP协议（介质冗余协议）。

⑶、具备必要的管理功能

    用户通过交换机的管理功能可以设置特定报文的通信速率，端口的配置以完成网络的优化，提高通信质量。本产品支持风暴抑制、QoS等功能。一期产品中，这些功能的设置通过GSDML文件完成，适合工控从业者的操作习惯。

⑷、具备丰富的诊断功能

根据以太网通信的特点（速度快、数据量大）和二层交换机的工作原理——根据MAC地址表，不同的端口转发各自连接设备MAC地址的报文，通过第三方诊断设备很难获取到整个网络的信息。所以，交换机自身的诊断信息就非常重要。本产品支持端口状态监测功能，能实时监测端口的通信状态，对于一些曾经出现过的通信错误，也会有相应的通信状态位记录下来。这些诊断数据，最自动通过交换机实时的PROFINET从站输入数据传送至PROFINET主站，方便用户实时监测网络状态。

1.  技术标准

符合IEEE 802.3i (10Base-T) 、IEEE 802.3u (100Base-T and 100Base-FX)、IEEE 802.3z (1000Base-SX/LX)、IEEE 802.1ab (LLDP)标准；

符合PROFINET的C类标准，支持PROFINETV2.42版本；

支持PROFINET的RT实时通讯协议；

2. 通信协议

支持PROFINET的RT实时通讯协议；

3. 交换属性

MAC地址表：4K

交换延时：<10μs

数据包长度：64~1664 BYTES

4.  接口数量

6个电口，10/100Base-T（X），RJ45接口；

2个光口，10/100/1000Base-T（X）， SFP接口；

5.  管理接口

    支持PROFINET从站，通过GSDML文件对交换机进行管理；

6.  供电

24V双路冗余，支持交流、直流供电；

电压：24VDC（允许变动范围：12VDC~36VDC），电流：71mA（24VDC输入）；

电压：24VAC（允许变动范围：12VDC~26VDC），电流：111mA（24VAC输入）；

7.  EMC指标

静电放电： 接触放电±6kV，空气放电±8kV；

电快速脉冲群：电源±4kV；信号线±2kV；

浪涌抗扰度：L-N±1KV；  L-PE ±2KV；  N-PE ±2KV；

8.  环境温度

工作温度：-40°C~75°C

湿度：5~95%，无凝露

9. 防护等级：IP40

10. 外壳材料：ABS+PC

11. 产品尺寸：（宽）47.5mm×（高）145mm×（厚）82mm

12. 安装方式：35mm导轨安装

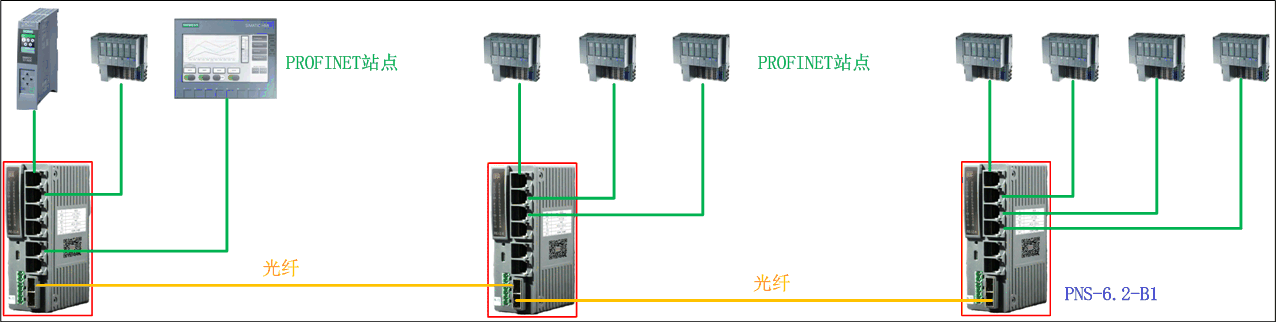

通过PNS-6.2-B1交换机实现PROFINET设备组网示意图如下：

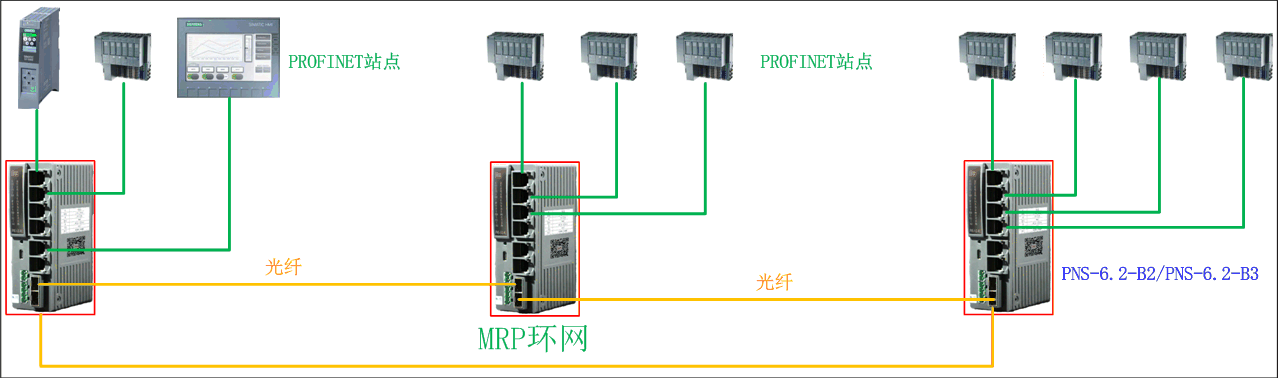

通过PNS-6.2-B2/B3型交换机可以将设备组成MRP环网，示意图如下：
